前言

我感觉做CPU对于电子专业的人来说应该是容易事,我一个计算机专业的,感觉有点小吃力,但是我还是决定把它啃完

本次采用LogicCircuit仿真软件

半加器

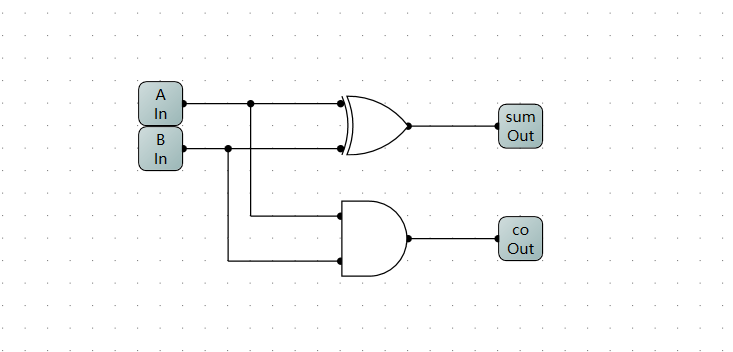

SUM = A^B CO = A&B

image-20230227164357496

image-20230227164441719

全加器

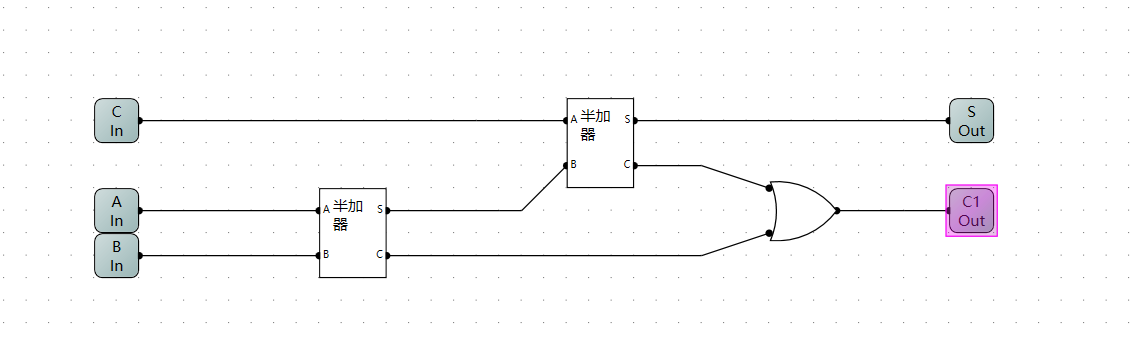

全加器有三个输入位,一个是上一位加法的进位

image-20230227165116663

image-20230227165126475

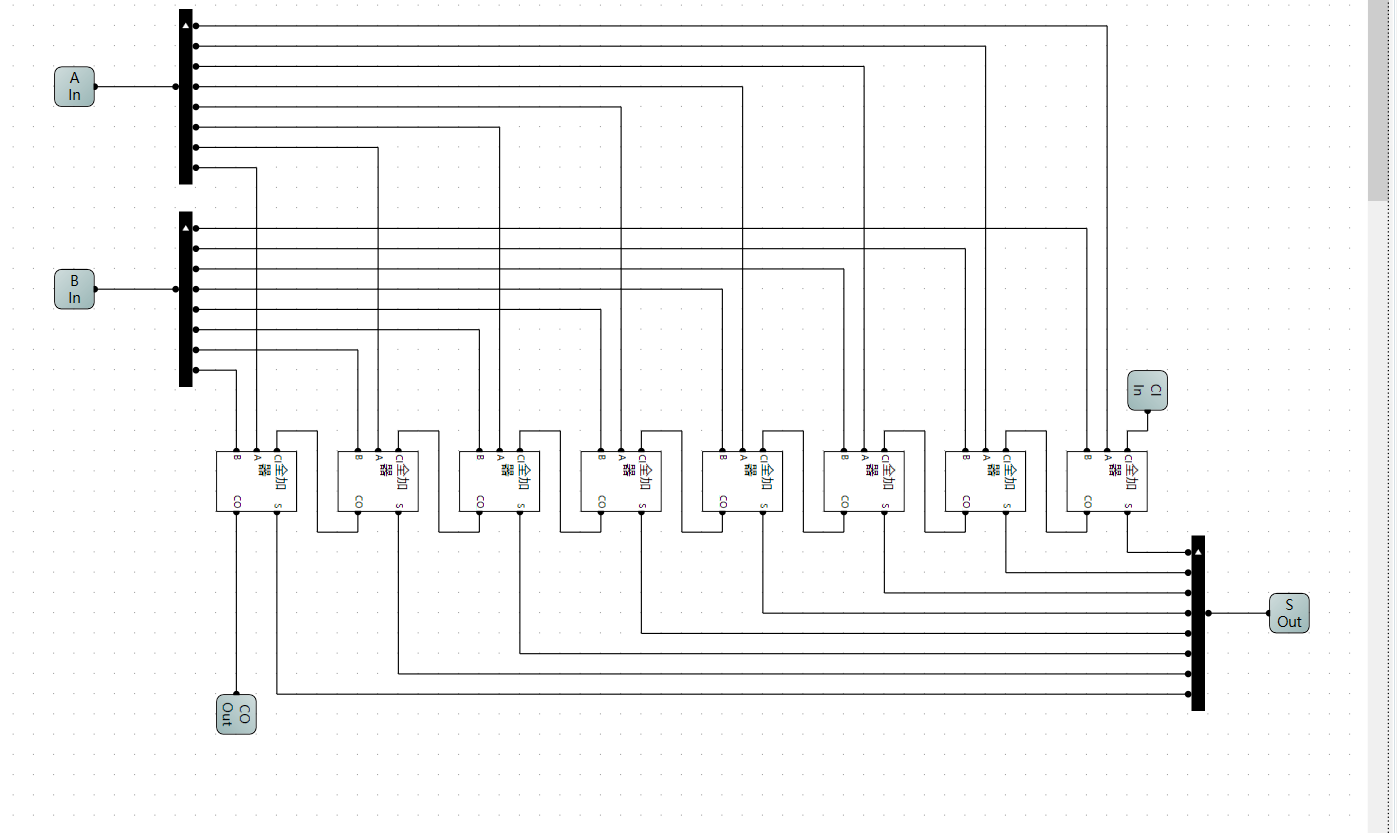

八位加法器

image-20230227171422226

8位选择器

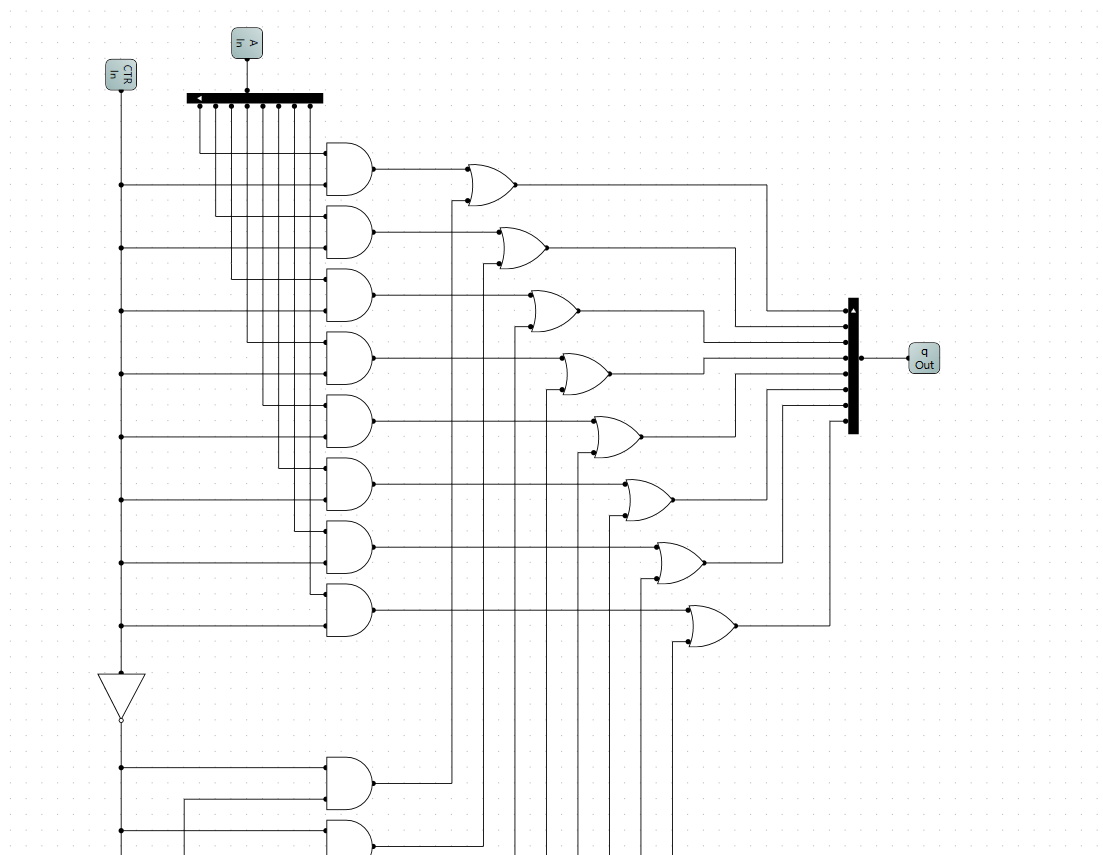

image-20230227200823907

两个输入中选一个输出

8位取反器

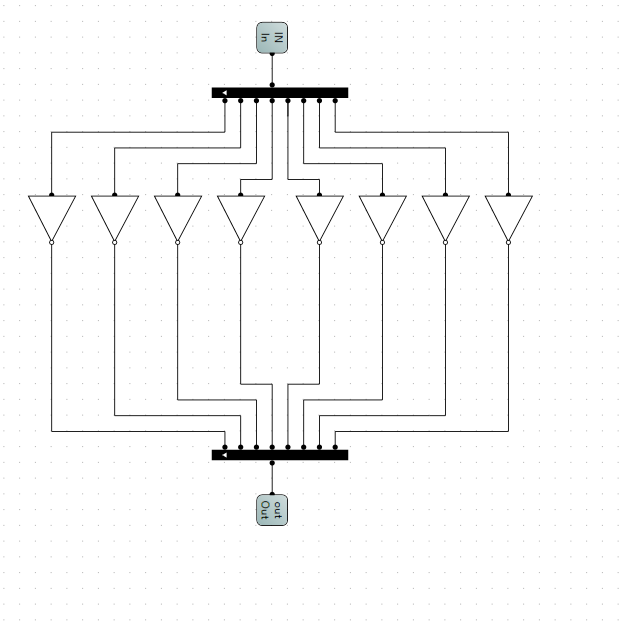

image-20230227200901508

8为与门

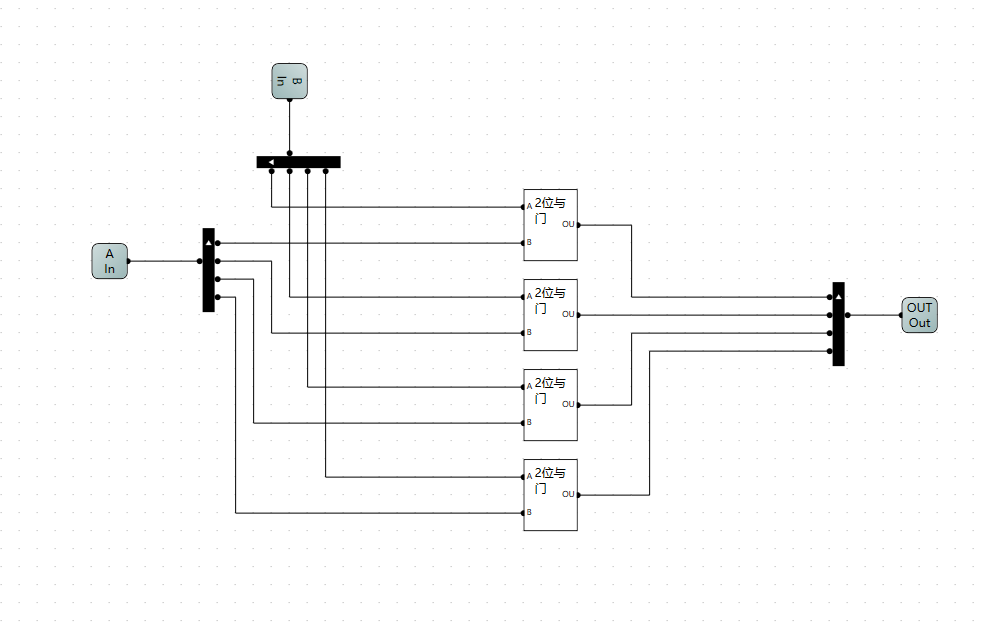

image-20230228145237465

8位或门

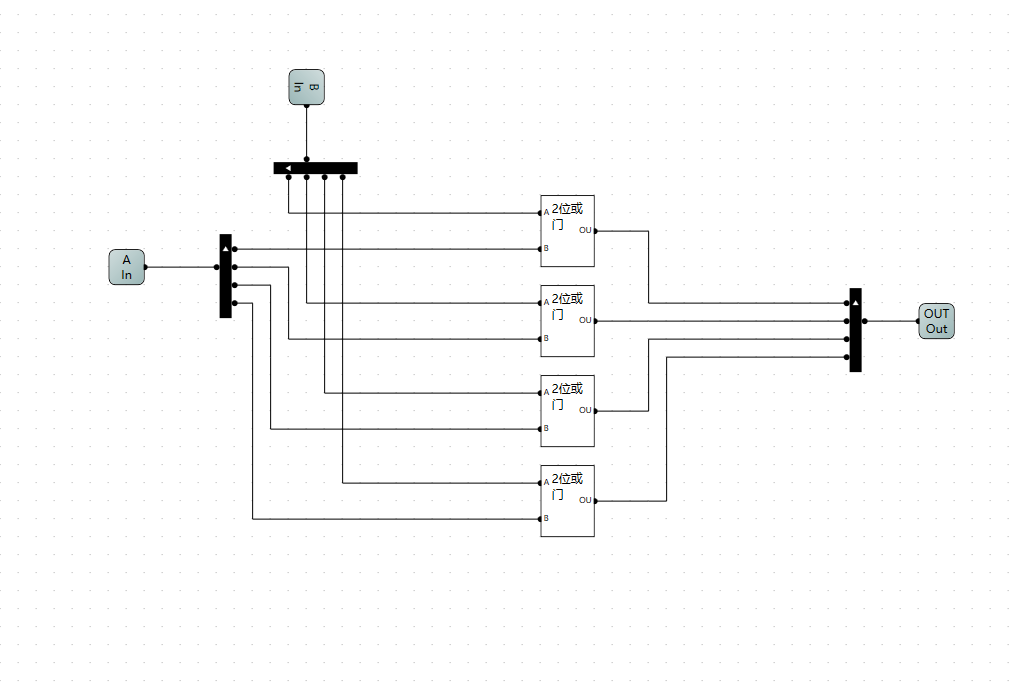

image-20230228145251282

AU

AU模块包含了加法和减法

当OP为0时做加法

当OP为1时做减法

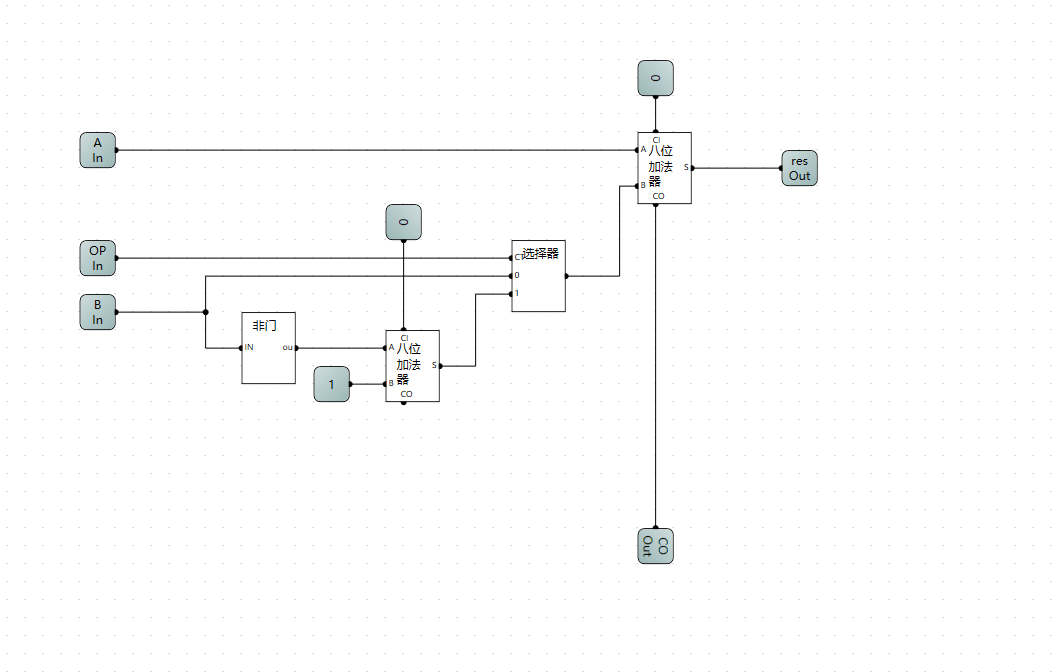

image-20230228145334754

控制端为0 表示 A+B 控制端为1表示 A-B

LU

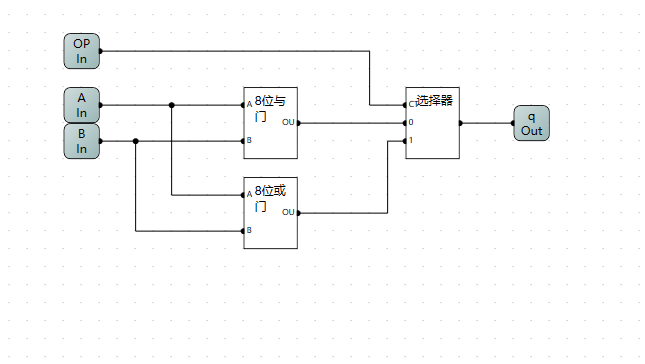

image-20230228145542397

控制端为0 表示 A&B 控制端为1表示 A | B

ALU

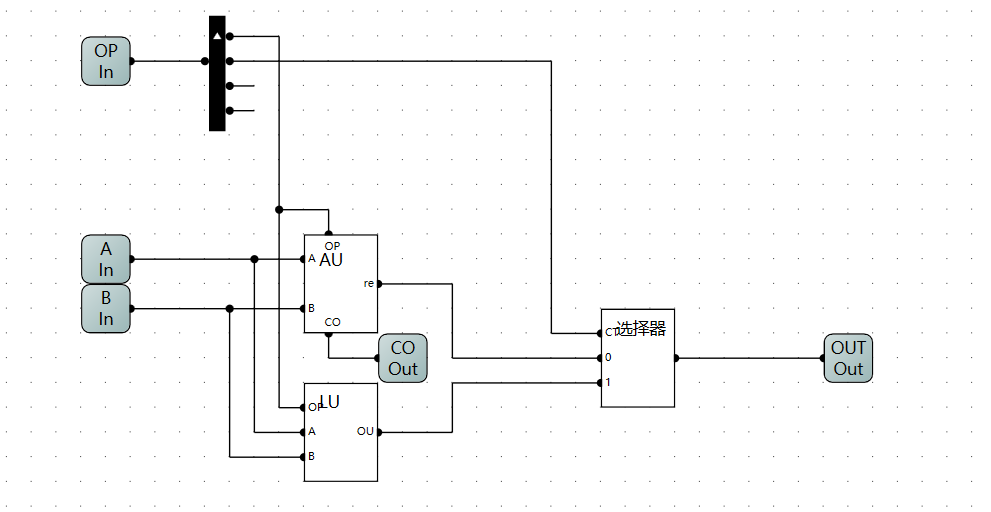

image-20230228174359707

真值表

控制端 输出
xx00 A+B
xx01 A-B
xx10 A&B
xx11 A|B

单数码管(2进制变16进制)

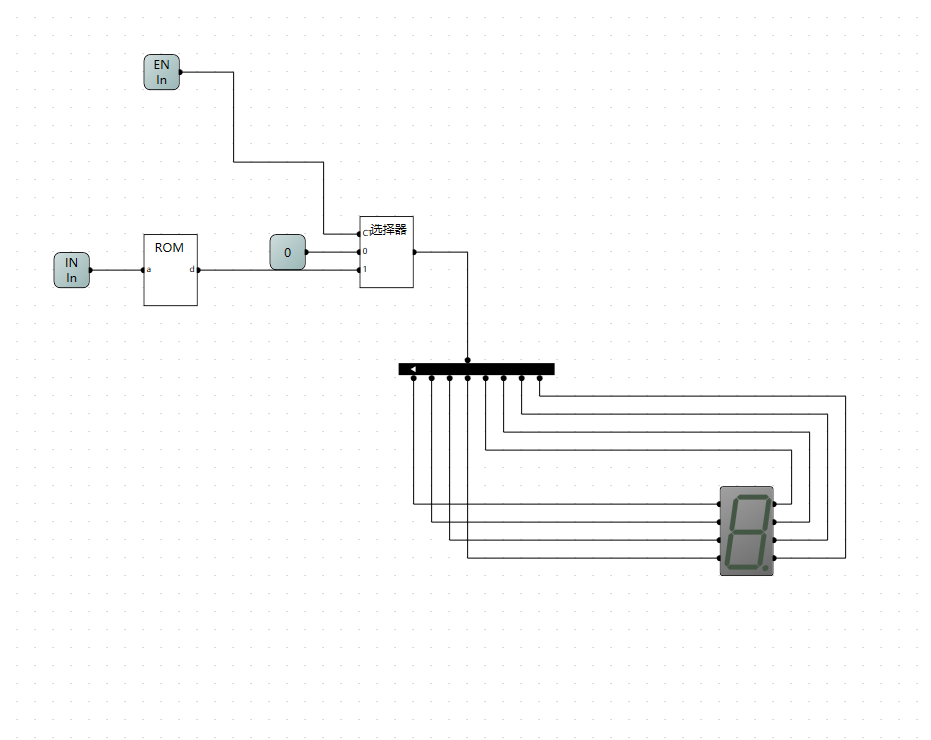

通过4位地址控制ROM输出8位控制数据,让数码管显示一位16进制数据,控制线en控制是否显示

image-20230228171734877

双数码管(2进制变16进制)

这里面的数码管是上面的单数码管,前四位控制第一个16进制数据,后四位控制第二个16进制数据

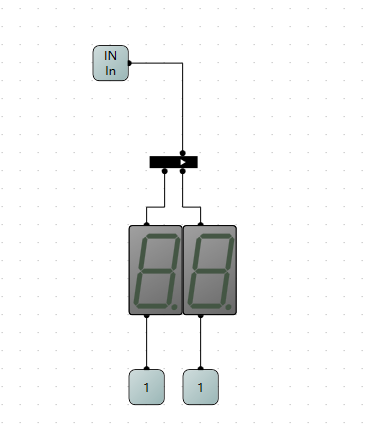

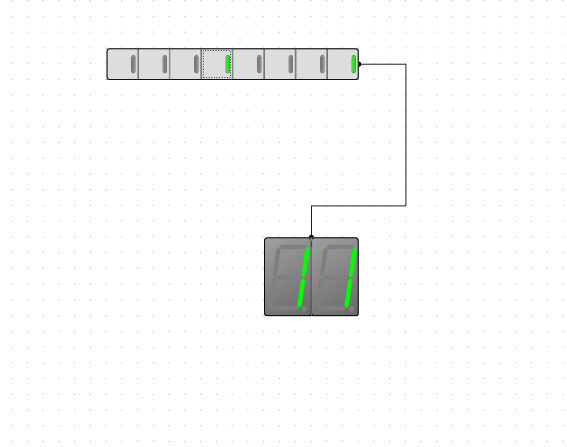

image-20230228172212397

image-20230228155356963

三数码管(2进制变10进制)

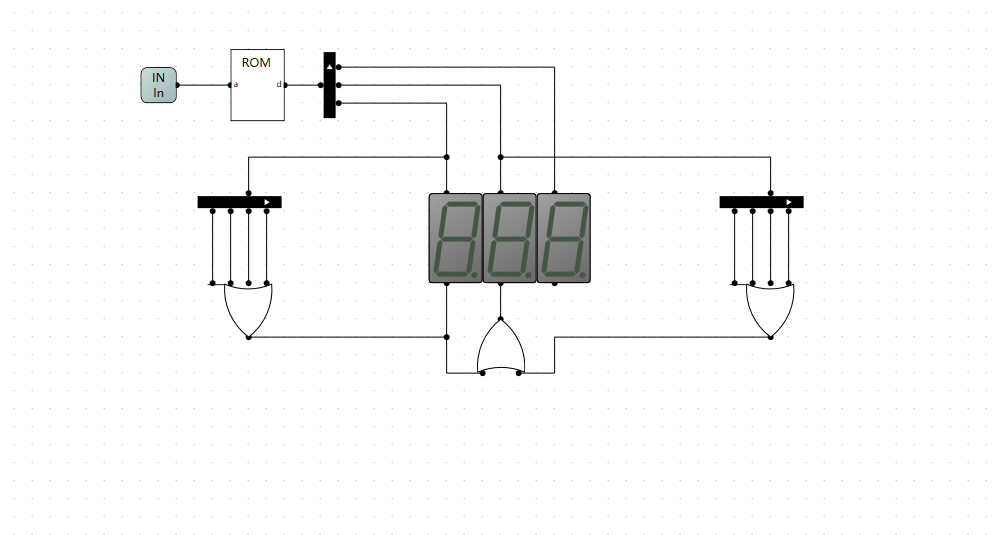

image-20230228172758212

通过ROM将八位二进制数据对应的十进制的分成三个四位bcd码,然后依次交给单个数码管

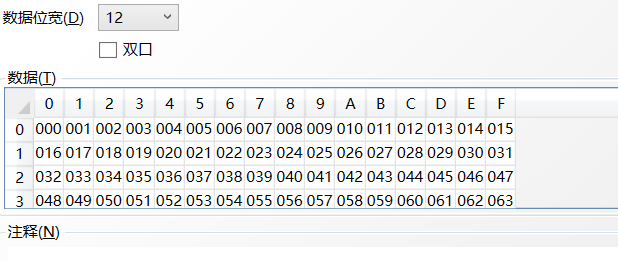

ROM里面的数据经过精心处理的

image-20230228171014085

这个数据的生成代码

1
2
3
4
5
6
7
8
9
10
11
12
13
public class test {
    public static void main(String[] args) throws IOException {
        FileOutputStream fileOutputStream = new FileOutputStream("C:\\Users\\asus\\Desktop\\a");
        for(short i=0;i<256;i++){

            byte[] array = ByteBuffer.allocate(2).order(ByteOrder.LITTLE_ENDIAN).putShort(Short.valueOf(i+"",16)).array();
            System.out.println(Arrays.toString(array)+"  ----  "+array.length);
            fileOutputStream.write(array);
        }
        fileOutputStream.close();
    }
}

震荡电路

image-20230228175243121

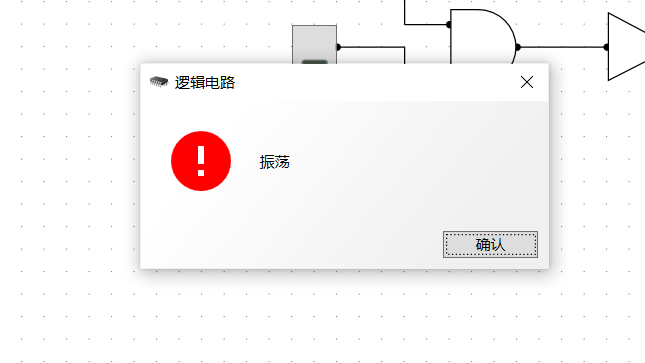

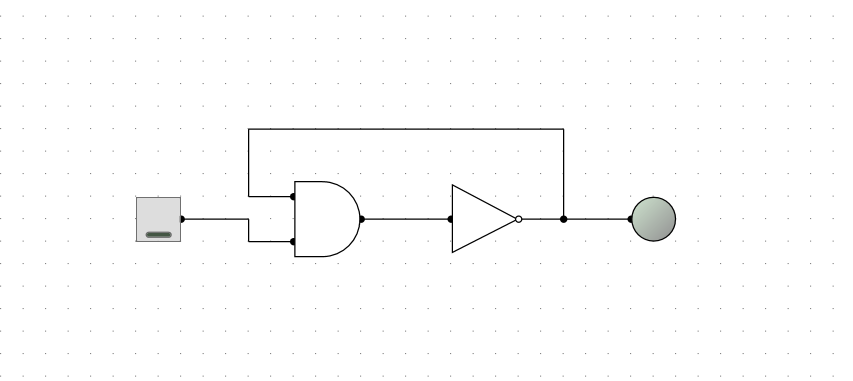

当我们运行打开开关之后

image-20230228175346278

R-S触发器

这个触发器可以一直所存一位数据

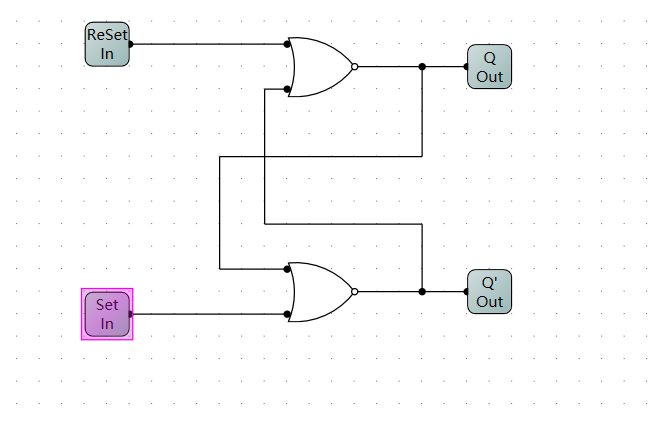

image-20230228210230222

这个电路有缺点,输出是随机的,你可以自己去分析一下,因此我们需要置零和预设

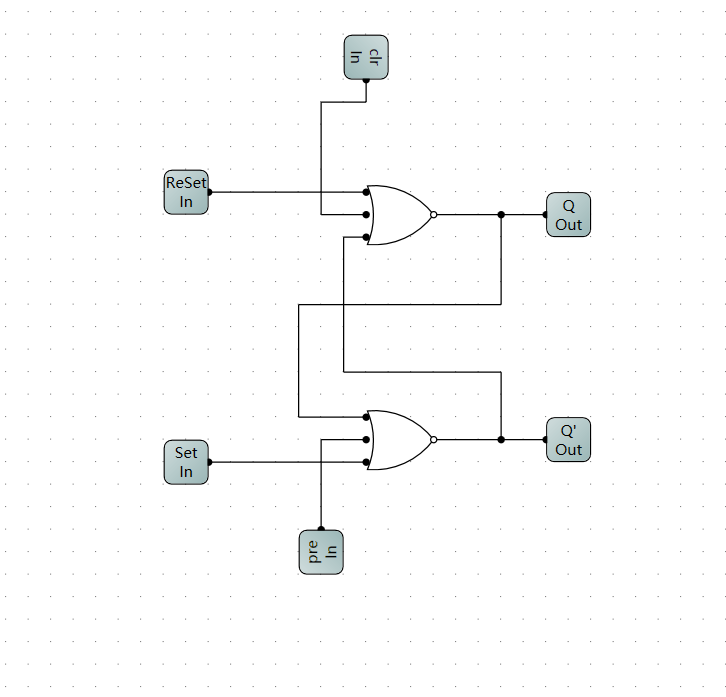

image-20230228222905500

这个电路还有有缺陷,因为我们必须保证R 和 S 不同时为1,你想啊,你同时set跟ReSet,是不是就不太对,所以有了下面的电路

D触发器

image-20230228222918819

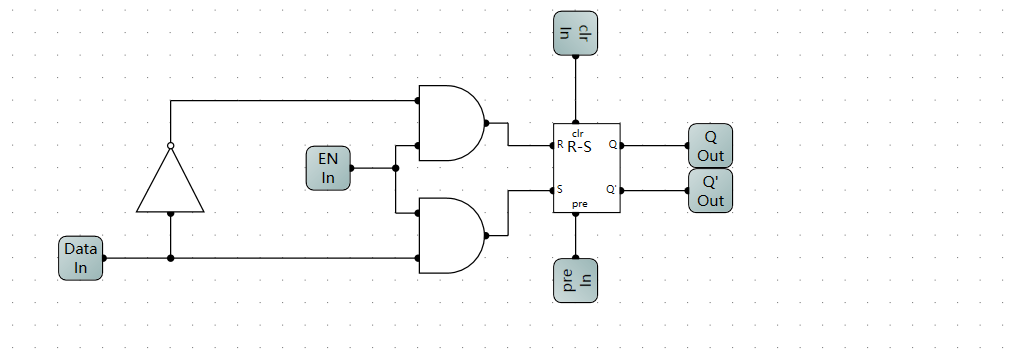

这样我们可以在EN为1的情况下通过D数据端设置输出

D边缘触发器

我们只有在低电平变成高电平才能设置数据

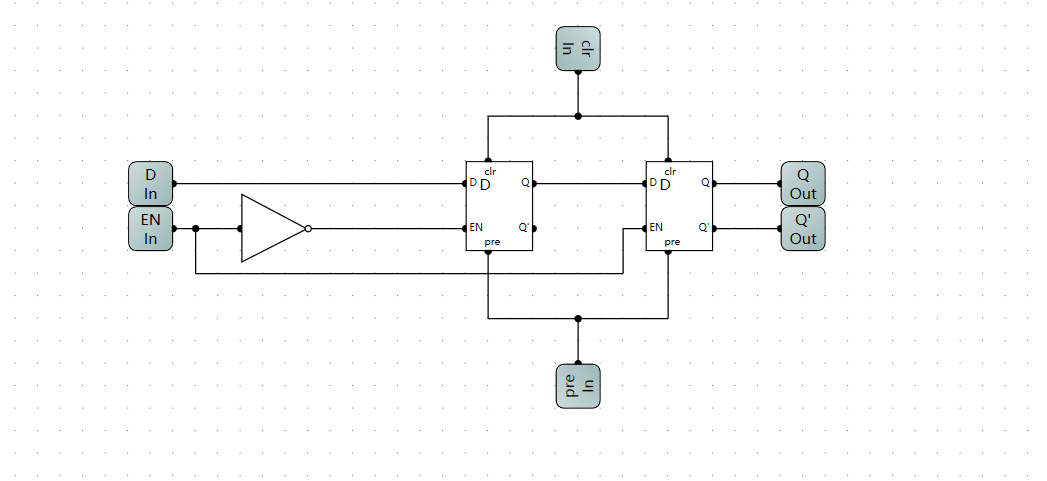

image-20230228222935854

T触发器

这个其实也是反转器,当时钟从低电平到高电平,内部状态会反转一次,要么0->1要么1->0

image-20230301132414332

计数器

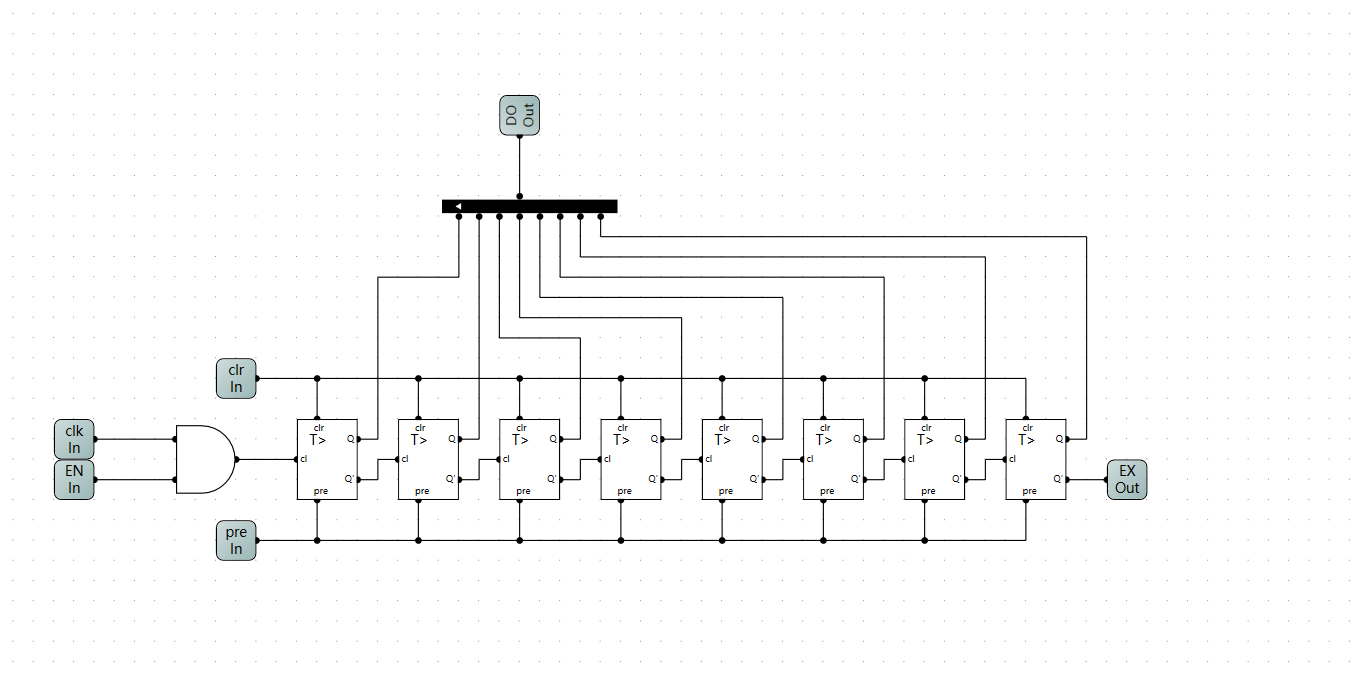

我们将多个T触发器相连,就构成了计数器

通过看电路图我们可以分析到,前一个T触发器从低电平到高电平跳变两次,后一个才会跳变一次,这不就是天然的二进制么

image-20230301170505076

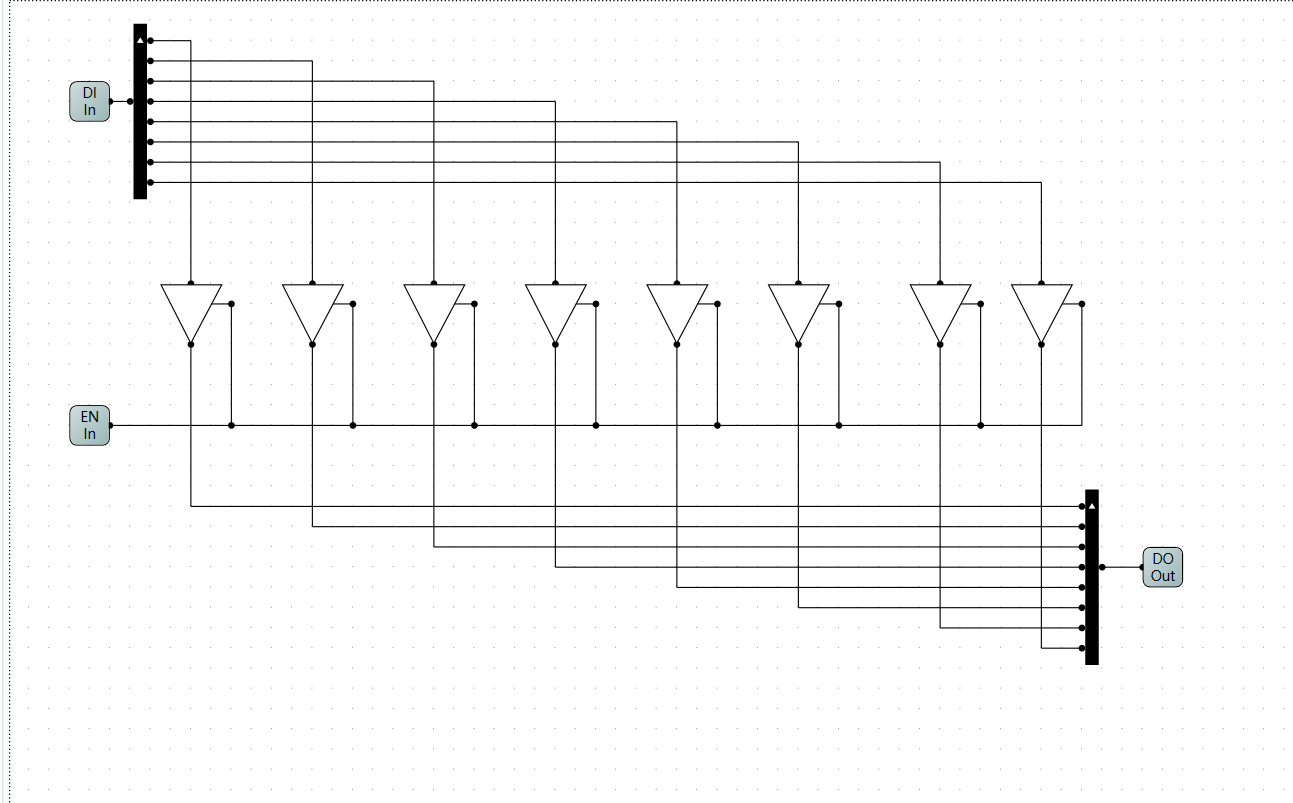

三态门(可以控制八位数据的输出)

image-20230301144600702

字节存储器

image-20230301144259006

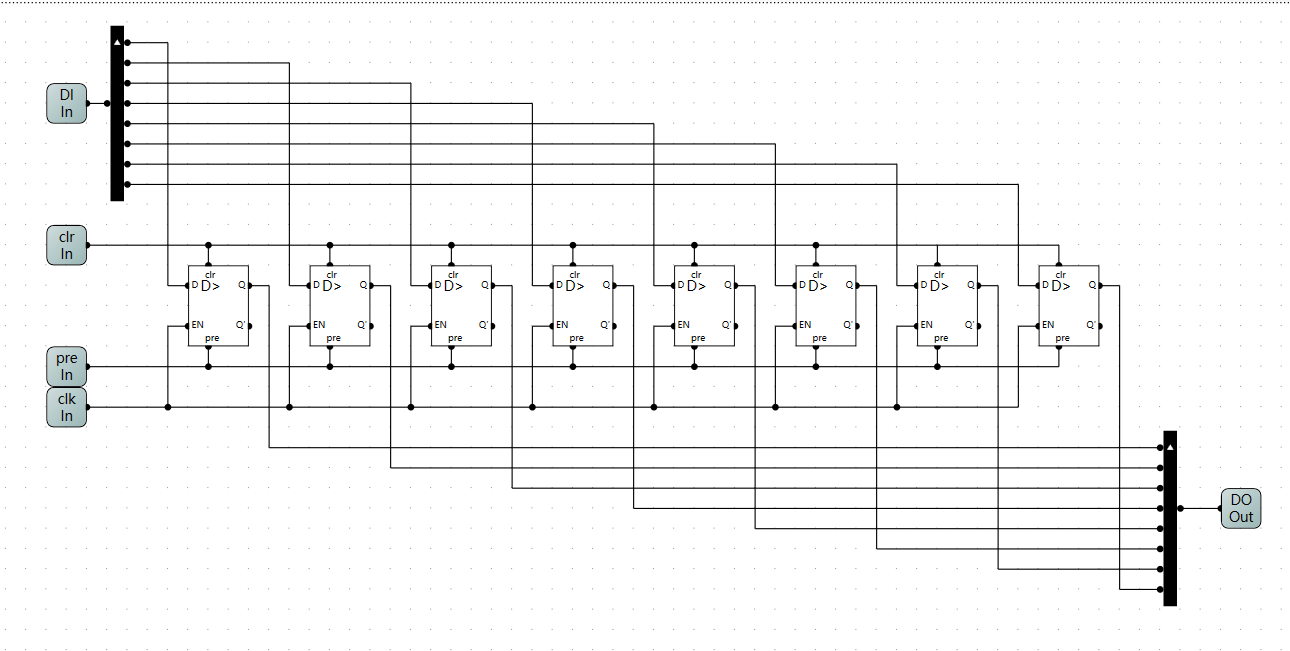

这个可以存储八个字节的数据

寄存器

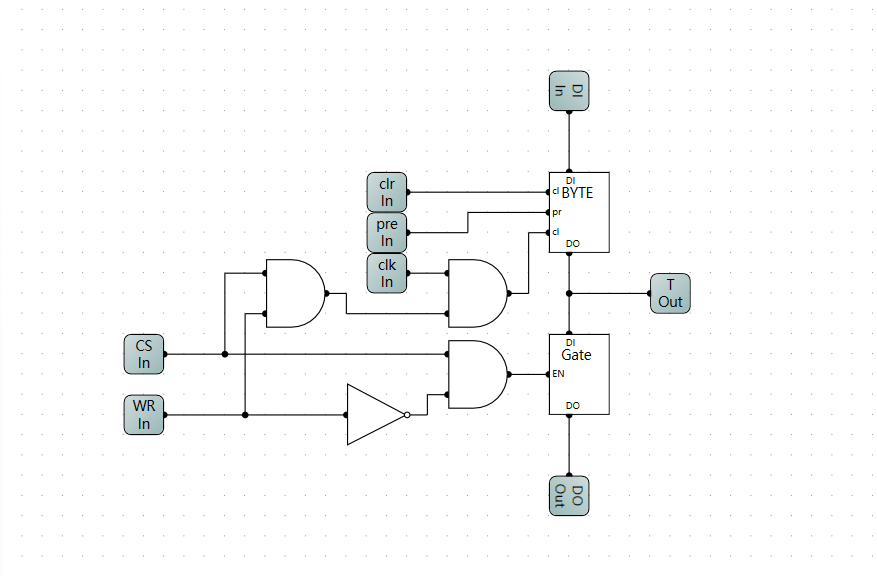

寄存器相对于上面这个字节存储器多了一个读写线

image-20230301165653013

38译码器

真值表

A2 A1 A0 0 1 2 3 4 5 6 7
0 0 0 1
0 0 1 1
0 1 0 1
0 1 1 1
1 0 0 1
1 0 1 1
1 1 0 1
1 1 1 1

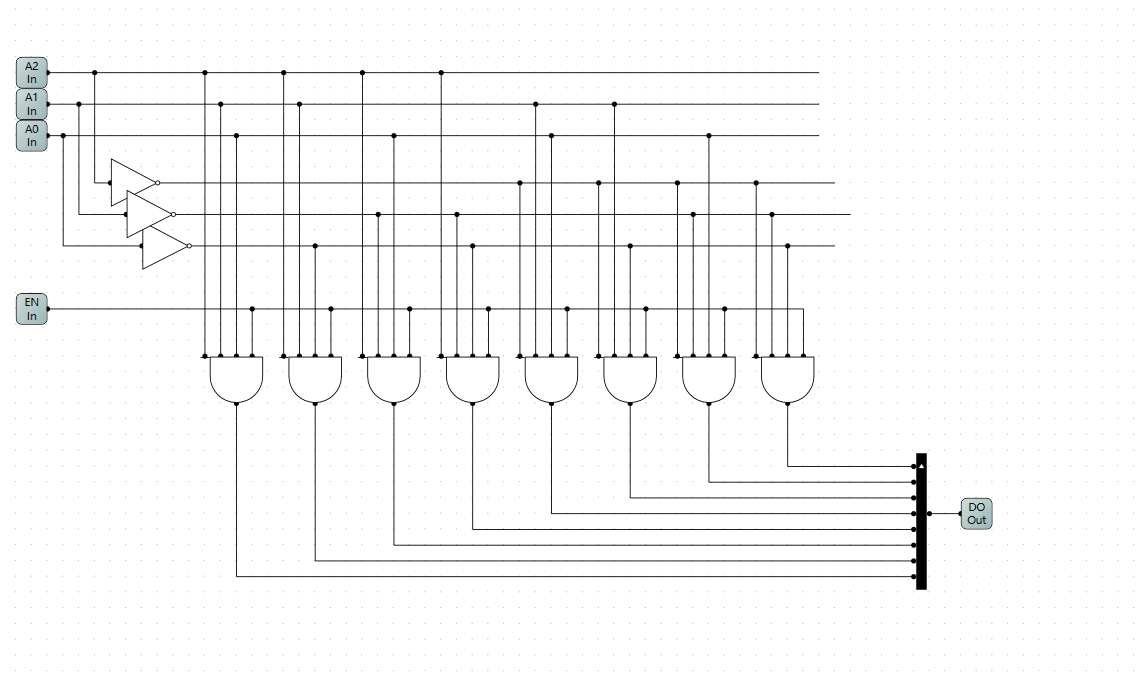

image-20230301152522954

这里其实用ROM来做更快

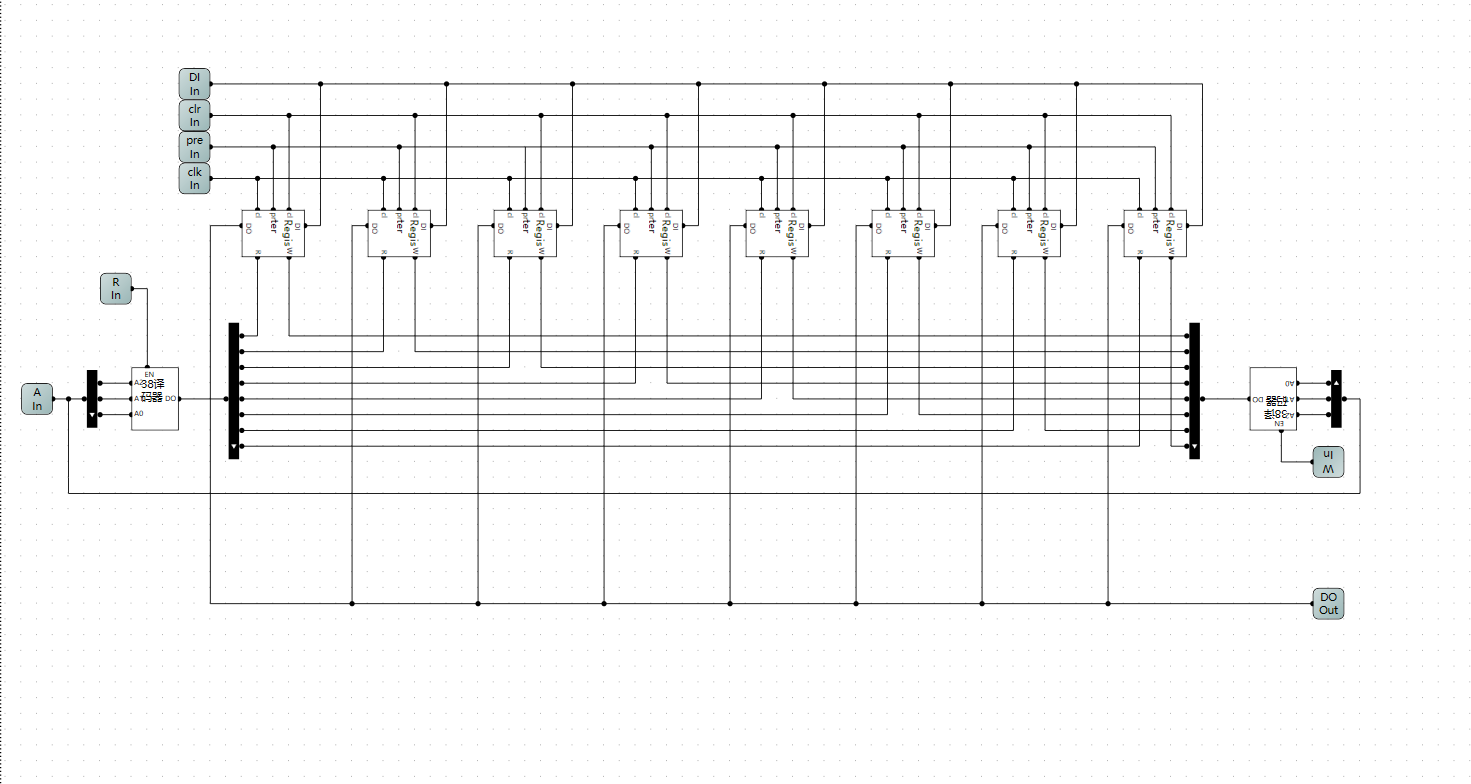

寄存器组

image-20230301160739830

存储器扩展

位扩展: 就是存储单元数量不变,存储单元变大,这个样的话地址线不用变,数据线需要变多

字扩展: 就是存储单元数量变多,存储单元大小不变,这样的话地址线需要扩充,数据线不用变

8x1 就代表 有8个存储单元,每个存储单元能存8比特(1字节) => 我们可以得出 地址线为3根 数据线为8根

8x2 就代表 有8个存储单元,每个存储单元能存16比特(2字节) => 我们可以得出 地址线为3根 数据线为16根

16x2 就代表 有16个存储单元,每个存储单元能存16比特 => 我们可以得出 地址线为4根 数据线为8根

特殊开关

这个开关可以用来控制ALU加法,可以自动加法,也可以手动调试加法

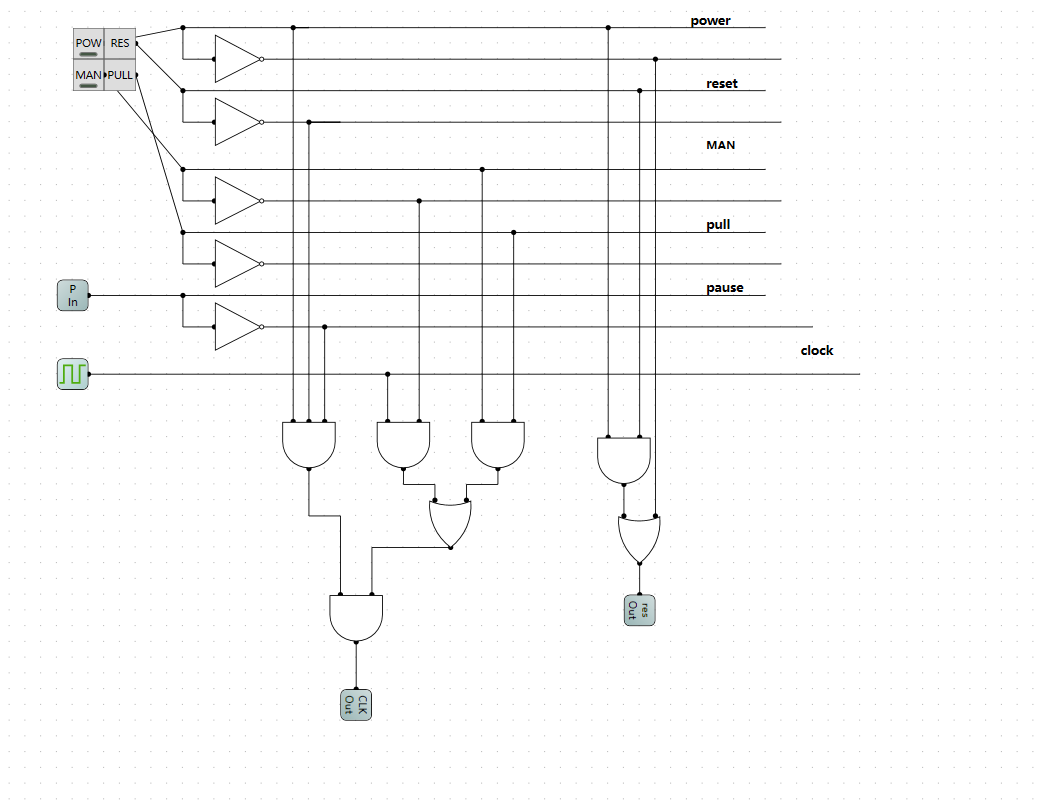

解释一下吧,POW相当于电源,RES 是清零按钮(负责清楚寄存器和计数器的值),MAN 是开启手工调试按钮,PULL 是手动产生时钟变化按钮,p是输入位,用于停止产生时钟

如果POW没有被开启,那么reset会一直生效,这样的话寄存器和计数器肯定被清零,

image-20230301192644742

自动加法

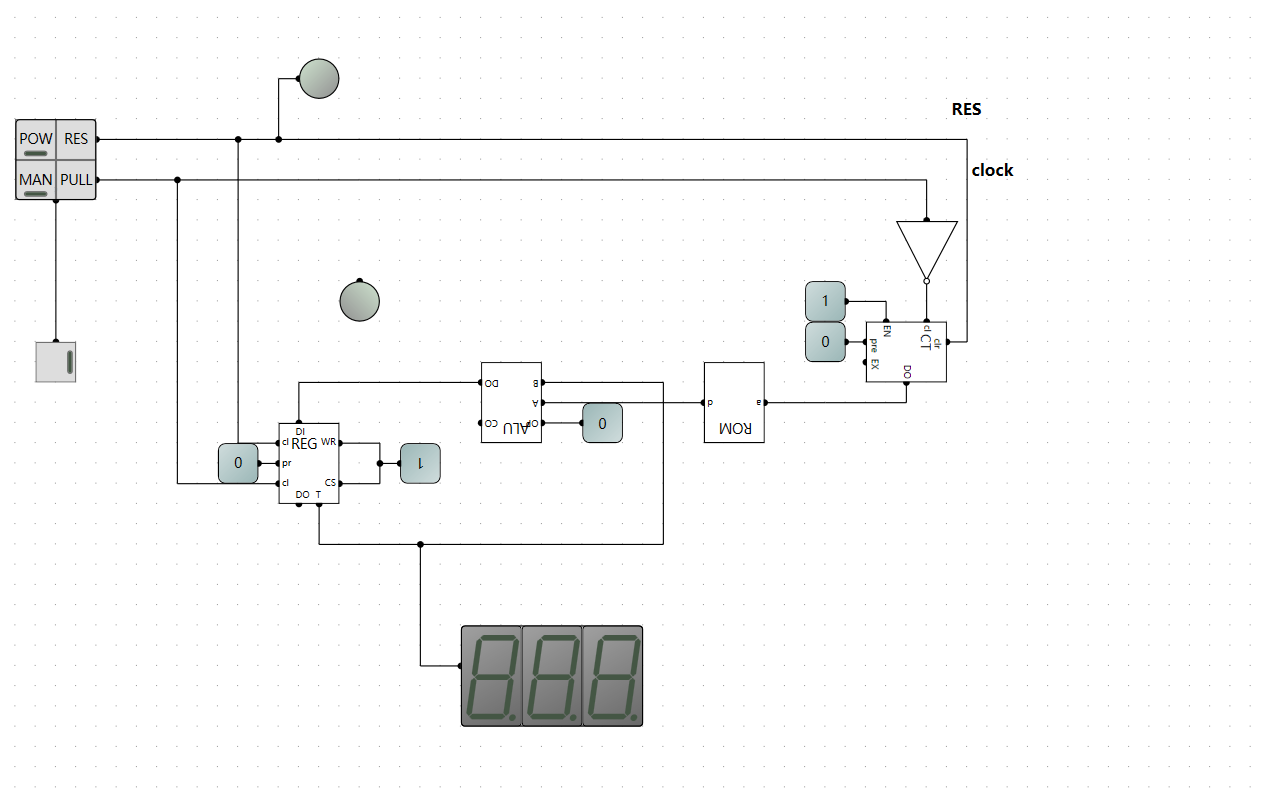

image-20230301193804122

程序计数器

解答疑惑

自我提问: 为什么寄存器要设置成只有时钟信号从0变成1并且允许写入数据时才能接受数据,而不是直接设置成只要允许写入数据的时候就可以接受数据了呢?

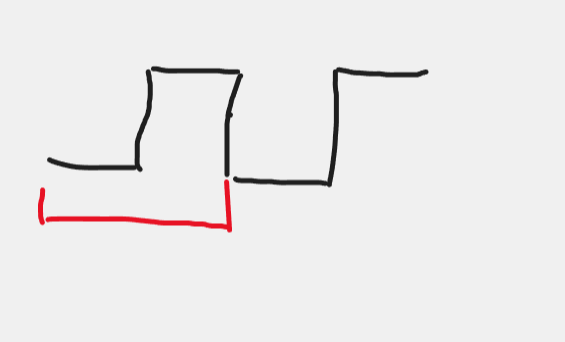

解答: 如果只片面的看待寄存器,那么它确实只需要一个控制端就行而不需要时钟, 但是我们需要站在全局的角度来看, 首先要计算机能够自动化,必须要有时钟,也就是震荡器,然后配合计数器,这样它能够推动指令一条一条执行,通过了解计数器我们知道,指令会持续一整个时钟周期,也就是从0->1->0,就像下面这个红色范围内的黑色线一样

image-20230302173257501

如果我们的寄存器只需要允许写入数据就行的话,那么当我们的指令是从某种提供了数据之后就会立即变化的组件中拿数据到寄存器中的时候就会出现问题,持续0时间段数据就已经拿到寄存器了**,0->1 后提供数据的组件提供数据发生变化(0->1 跳变或者 1->0 跳变 是很多自动化的组件的执行时机,因此数据很有可能就会变化),你别忘了,指令是一整个周期有效,那么持续1的时间,就会把新的数据拿到寄存器中,这样是不是出现了问题,如果我们把寄存器设置成只有从0->1跳变的时候**才会接收数据,那么就不会出现这个问题

在逻辑电路中,我们确实只需要一个控制端,但是在时序电路中,这是不行的,必须要一个时钟 控制信号

我们可以用一个从内存中取数据做减法的电路图证明

内存数据

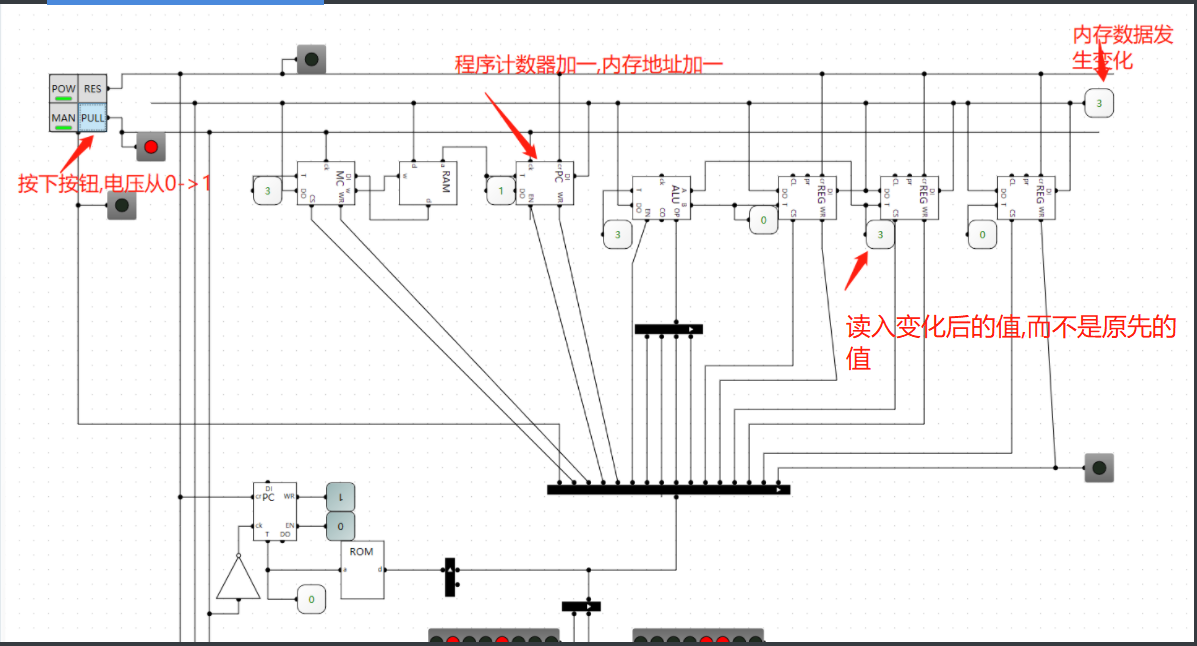

image-20230302175237595

不需要时钟线的寄存器电路

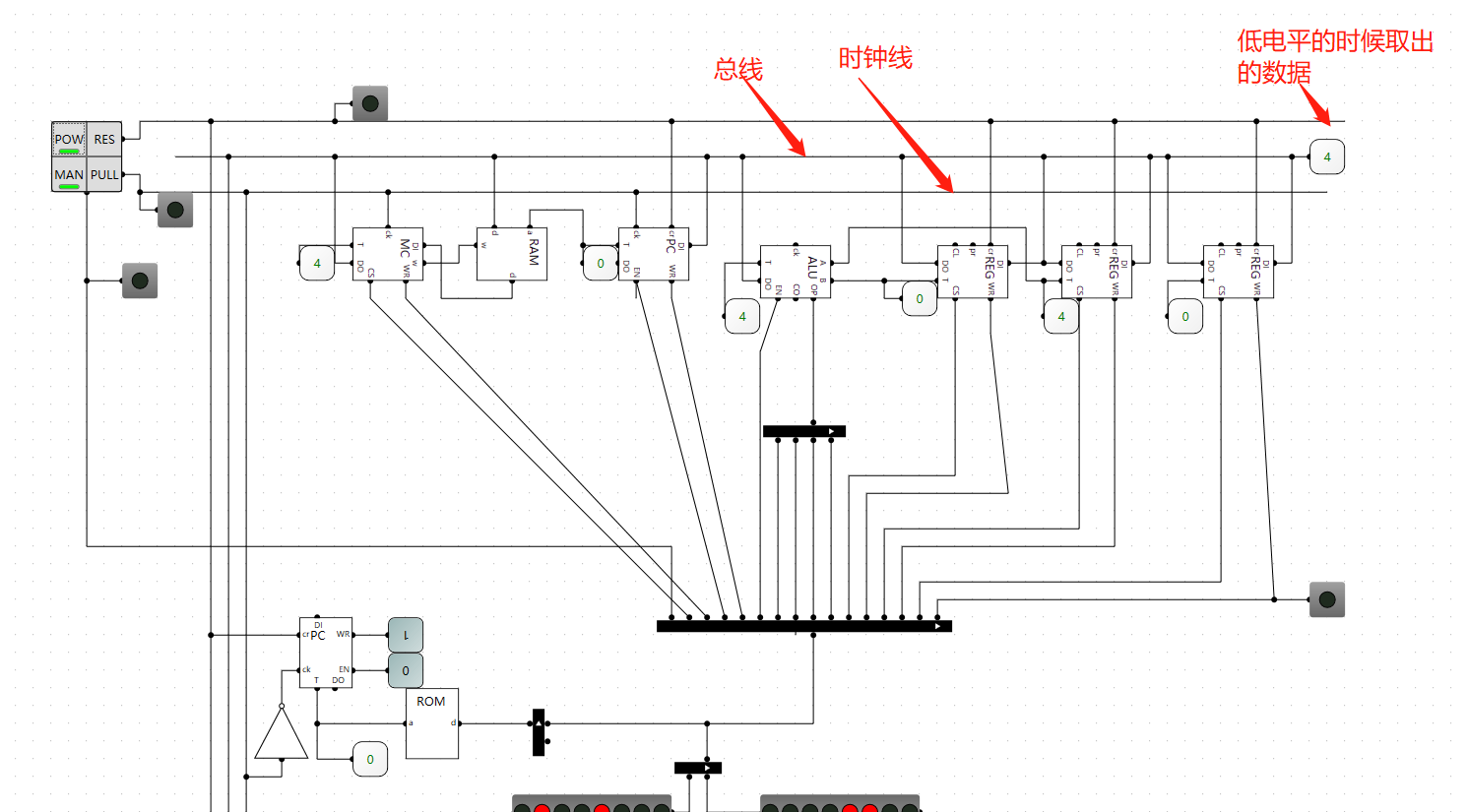

image-20230302175557041

image-20230302175848382

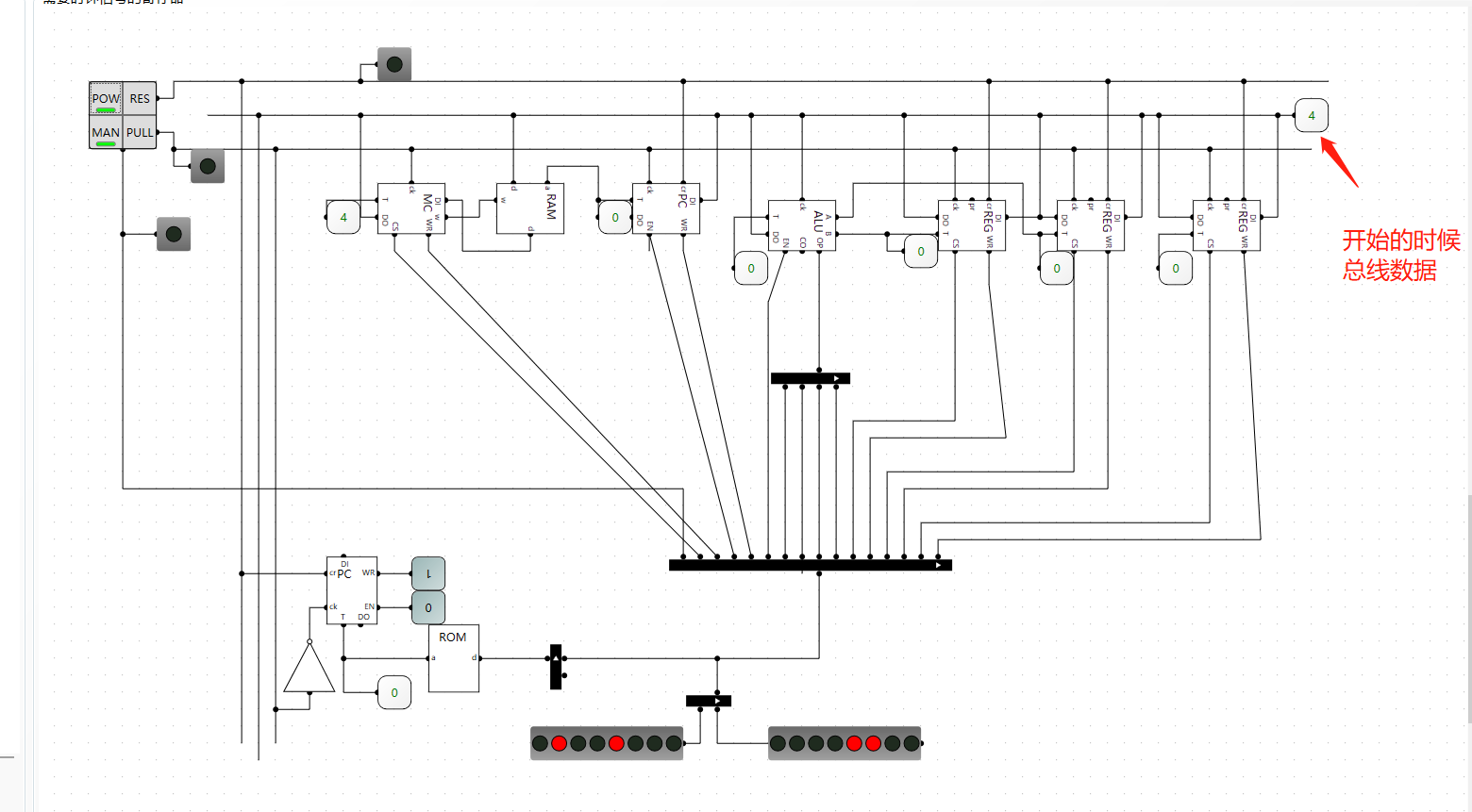

带有时钟线的寄存器电路

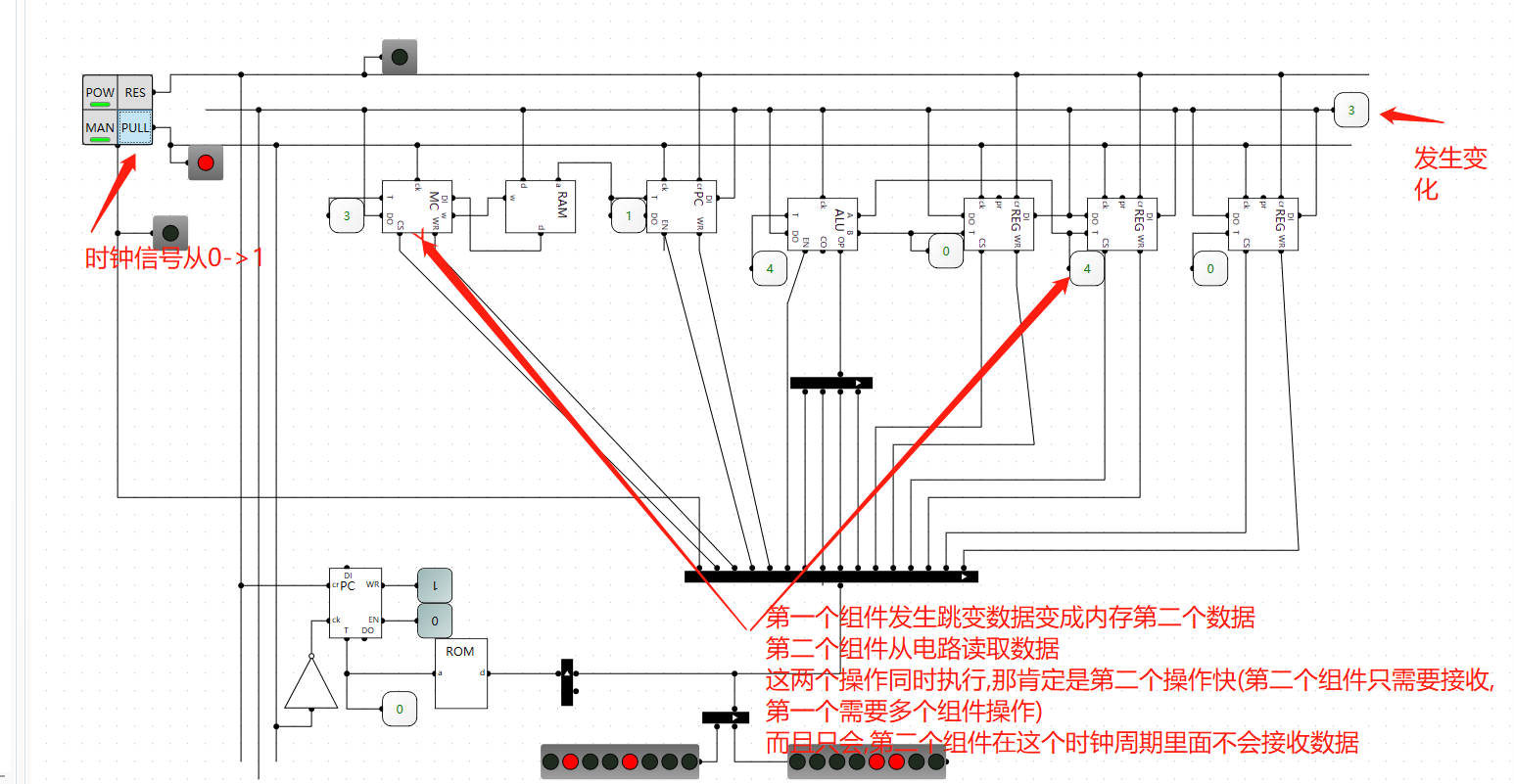

image-20230302180017215

image-20230302180556348
